Innergrunt rör

Vad är den specifika effekten av ribbens utformning av det inre räskade röret på värmeöverföringsprestanda

Den grundläggande principen för ribben design av det inre räskade röret

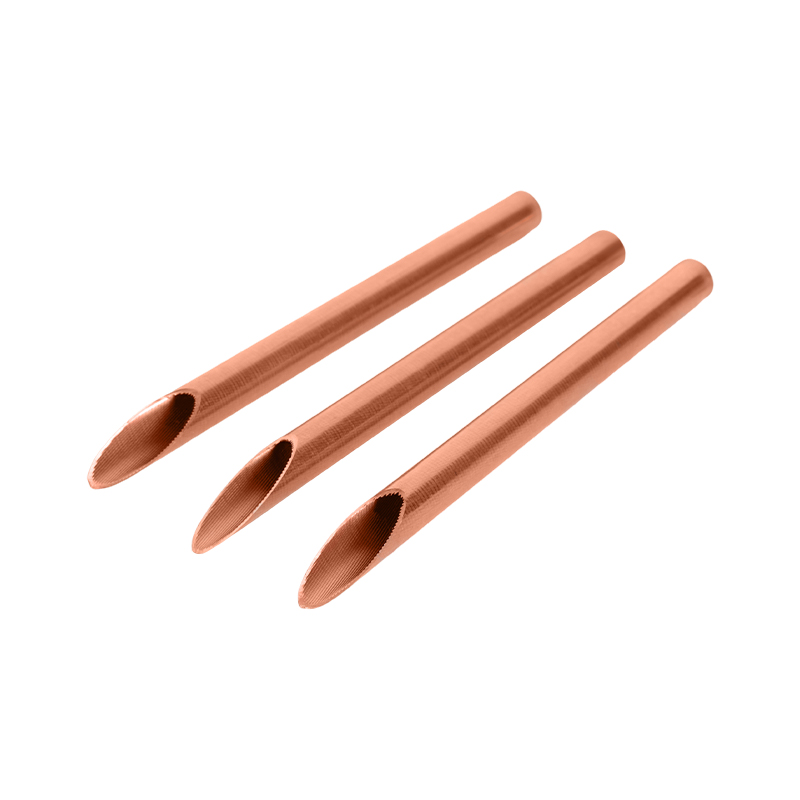

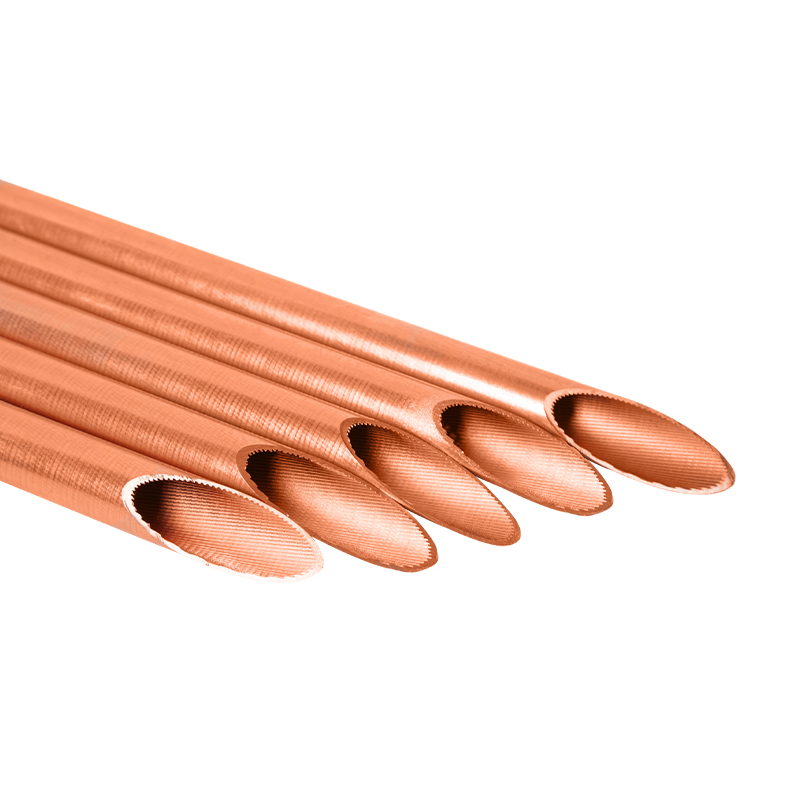

Som namnet antyder, innergrunt rör är ett kopparrör med en regelbunden ribbstruktur gjord på rörets innervägg genom en viss process. Huvudfunktionen för revbenet är att öka värmeöverföringsområdet i röret och stimulera vätskans turbulenta tillstånd och därigenom förbättra värmeväxlingseffektiviteten. Parametrarna för ribbkonstruktionen inkluderar huvudsakligen ribbhöjd, ribbavstånd, ribbvinkel och ribbform, vilket direkt påverkar vätskeflödesegenskaperna och värmeväxlingseffekten.
Zhejiang Jingliang har ett komplett FoU och tillverkningssystem som exakt kan kontrollera mikrostrukturen i revbenen. Företaget använder sin oberoende utvecklade extrudering och efterbehandlingsteknik med hög precision för att uppnå den bästa matchen av ribbhöjd och avstånd, vilket säkerställer att varje inre spårrör uppfyller de strikta standarderna för effektiv värmeväxling.
Den specifika effekten av ribdesign på värmeöverföringsprestanda
Öka värmeöverföringsområdet och förbättra värmeväxlingseffektiviteten
Den mest direkta effekten av revbenet är att öka kopparrörets inre yta. Den upphöjda strukturen i den inre revbenet expanderar kontaktområdet mellan rörväggen och vätskan och överför mer värme per enhetslängd. Zhejiang Jingliang optimerar ribbgeometri för att öka förhållandet värmeöverföring och se till att kylmediet eller andra medier helt kan absorbera eller frigöra värme i röret.
Främja vätsketurbulens och förbättra värmeöverföringsförhållandena
Vätskeflödet i släta rör är mestadels laminärt eller kritiskt flöde, och värmeöverföringseffektiviteten är begränsad. Ribbkonstruktionen av det inre spåret kan förstöra vätskans laminära tillstånd, inducera turbulens och förbättra värmeöverföringskoefficienten avsevärt. Baserat på simulering av vätskemekanik optimerar Zhejiang Jingliangs FoU -team upprepade gånger ribbvinkeln och ribbformen för att uppnå den bästa turbulensintensiteten när vätskan passerar genom rörledningen och minskar värmeöverföringsmotståndet.
Minska skalningen och förlänga utrustningslivet
När ribbkonstruktionen är rimlig kan den effektivt minska stagnationen av vätskan på rörväggen, minska risken för skalning och avsättning och säkerställa långsiktig stabilitet i värmeväxlingsprestanda. Zhejiang Jingliang ägnar särskild uppmärksamhet åt enhetligheten och strömlinjen för ribben avstånd under designen, minskar döda hörn och virvelområden, säkerställer att utrustningscykeln förlängs och förbättrar den ekonomiska effektiviteten i kundanvändningen.
Kontrollflödesmotstånd och balans för förlust av tryck
Även om revbenen kan förbättra värmeöverföringen, kan alltför intensiv ribbdesign öka vätskemotståndet, åstadkomma stor tryckförlust och påverka systemets totala effektivitet. Zhejiang Jingliang förlitar sig på många års produktionsupplevelse, i kombination med avancerad numerisk simuleringsteknik, för att justera revbenparametrarna, uppnå en balans mellan värmeöverföring och tryckförlust och tillgodose behoven i olika applikationsscenarier.

Vilka är svetsteknologier och anslutningsmetoder för inre räfflade rör?

Branschbakgrund och utmaningar med innergrunt rör svetsteknik
På grund av dess unika inre ribbestruktur kan det inre spårröret förbättra vätskans turbulens och värmeväxlingseffektivitet i röret. Det är emellertid denna typ av komplex inre ytstruktur som också ställer högre krav på svetsprocessen. Svetsning, som en nyckelprocesslänk i anslutningen av inre räfflade rör, är inte bara relaterad till tätning och mekanisk styrka i rörledningen, utan påverkar också direkt driftsstabiliteten och livslängden för systemet.
Sedan etablering 1994, Zhejiang Jingliang Copper-Tube Products Co., har Ltd fokuserat på forskning och utveckling och tillverkning av kopparrörsprodukter. Den har en komplett industrikedja av smältning, extrudering, ritning, efterbehandling, glödgning, etc., vilket säkerställer den höga kvaliteten på basmaterialet i det inre spåret och ger en solid grund för svetsprocessens stabilitet.
Huvudtyper av svetsningstekniker för inre spårrör
Argon bågsvetsning (TIG -svetsning)
Argon bågsvetsning används ofta i anslutningen av inre ribbekopparrör på grund av dess kontrollerbara svetsvärmeinmatning, hög svetskvalitet och ett brett utbud av applicering. Zhejiang Jingliang använder automatiserad argonbågsvetsutrustning för att säkerställa enhetlighet och defektfria svetsar, vilket är särskilt lämpligt för anslutning av kondensor och förångarens kopparrör i kylsystem.
Lödning (lödanslutning)
Lödningsteknik uppnår kopparrörsanslutning vid en lägre temperatur, vilket effektivt kan skydda den inre revbenstrukturen från att skadas. Zhejiang Jingliang väljer silverbaserade eller kopparbaserade lödningsfyllningsmetaller enligt olika rördiametrar och använder miljöer för att säkerställa tätning och korrosionsbeständighet för anslutningsdelarna och används allmänt i monteringsprocessen för luftkonditionerings- och kylutrustning.
Lasersvetsning
Som en avancerad svetsteknik har lasersvetsning fördelarna med hög energitäthet, liten värmepåverkad zon och smala svetsar. Zhejiang Jingliang introducerar intelligent lasersvetsutrustning för att förbättra svetseffektiviteten och kvaliteten på inre räfflade rör för att uppfylla de stränga kraven hos avancerade kunder för produktprestanda.
Motståndssvetsning
Motståndssvetsning uses resistance heat as a heat source, has a fast welding speed, stable process, and is suitable for mass production. Relying on its strong production capacity and technical advantages, Zhejiang Jingliang uses resistance welding technology to achieve fast and efficient connection of inner grooved tubes.
Professionell applicering av inre graoved röranslutningsmetoder
Anslutningsmetoden för det inre spårröret påverkar direkt den totala installationseffektiviteten och prestandan för värmeväxlaren. Zhejiang Jingliang tillhandahåller en mängd olika anslutningslösningar enligt specifika applikationer och designkrav:
Direkt svetsanslutning
Direkt svetsanslutning is suitable for piping systems that require high strength and good sealing. Zhejiang Jingliang's inner grooved tubes are strictly controlled by welding process to ensure that there is no leakage at the connection, and are often used for the assembly of condenser and evaporator copper tubes.
Flänsanslutning
Flänsanslutning is easy to disassemble and maintain, suitable for large equipment and systems. Zhejiang Jingliang ensures the tightness and welding quality between the inner grooved tube and the flange through precise processing to meet the use requirements of high-pressure systems.
Snabbanslutning
Som svar på modern snabb montering har Zhejiang Jingliang utvecklat och tillhandahållit en mängd standardiserade snabbanslutningsanslutningar, som används i luftkonditionerings- och kylsystem med inre spår, avsevärt förkortat installationscykeln och förbättrar konstruktionseffektiviteten på plats.
Kombination av svetsning och mekanisk anslutning
I vissa speciella miljöer kan Zhejiang Jingliang tillhandahålla en hybridanslutningsmetod som kombinerar svetsning och mekanisk anslutning enligt kundens behov för att uppnå strukturell stabilitet och enkelt underhåll.
