Underrubrik: Medan traditionella rektangulära samlingsskenor upptar betydande utrymme och uppvisar anmärkningsvärda förluster i ultrahögspänningstransformatorstationer, håller en samlingsskena av ihåligt kopparrör – med en 40 % minskning av växelströmsresistansen och en 60 % förbättring av värmeavledningseffektiviteten – i tysthet att bli en viktig drivkraft för den globala energiomställningen. Varför når denna nischprodukt, som endast representerar 3 % av den totala efterfrågan på kopparrör, en 200 % årlig tillväxttakt i den nya energisektorn?
År 2025 driver uppgraderingar av den globala energiinfrastrukturen en explosiv tillväxt i världen kopparrör skenmarknad. Även om denna kategori endast står för 2–3 % av den totala efterfrågan på kopparrör, växer dess tillämpning i ultrahögspänningstransformatorstationer, datacenter och nya energikraftverk med över 200 % årligen. Jämfört med traditionella rektangulära samlingsskenor, kärnan konkurrenskraft kopparrörsskenor ligger i de fysiska fördelarna med deras ihåliga rörformade struktur: den utökar ledarytan med 3–5 gånger, säkerställer att strömmen fördelas jämnt längs rörväggen, minskar hudeffektkoefficienten till under 0,8 och sänker AC-motståndet med 40 % jämfört med rektangulära samlingsskenor med samma tvärsnittsarea.
Denna strukturella revolution tar direkt upp smärtpunkterna vid överföring av ultrahög ström. I 750kV gasisolerade ställverk (GIS) kan en Φ100×5mm kopparrörsskena bära en ström på 4000A, med en strömtäthet på endast 2,68A/mm². Däremot kräver motsvarande rektangulära samlingsskenor flera staplade lager , vilket leder till en förlustökning på över 30 %. Mer kritiskt är att den mekaniska hållfastheten hos kopparrörsskenor är fyra gånger den hos rektangulära samlingsskenor. Under en kortslutningsströmpåverkan på 50kA når den upphängda spännvidden 9 meter, och den stödda spännvidden sträcker sig till 13 meter, vilket avsevärt minskar behovet av transformatorstations stålkonstruktioner.

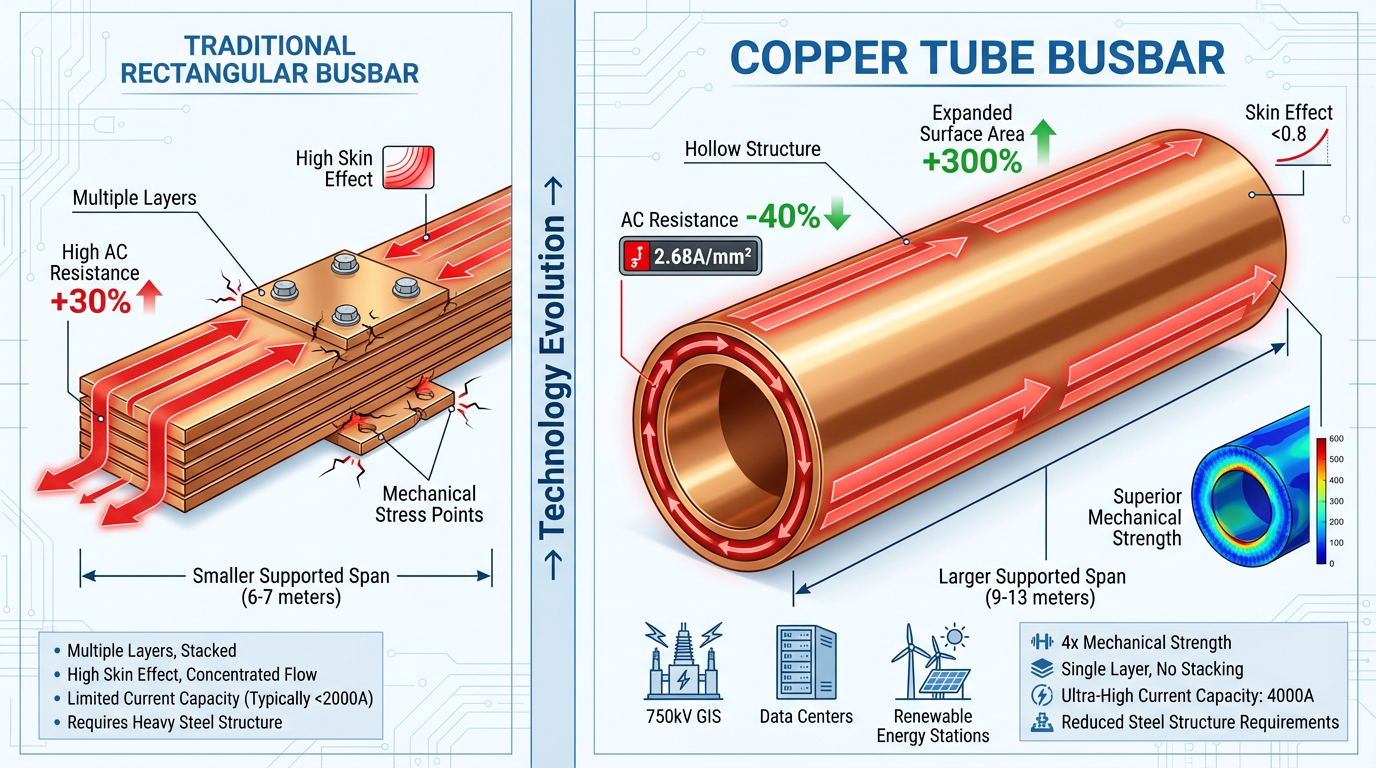

(Denna bild skapades av AI.)
Tabell: Prestandajämförelse mellan samlingsskenor för kopparrör kontra traditionella rektangulära samlingsskenor (2025)
| Prestandaindikator | Traditionella rektangulära samlingsskenor | Kopparrörsskenor | Förbättring |
| AC motstånd | Baslinje | 40 % reduktion | Effektivitetsprång |
| Värmeavledningseffektivitet | Förlitar sig på externa kylflänsar | Naturlig konvektion i innerhålighet optimerad yttervägg | 60% förbättring |
| Utrymmesbeläggning | Flera staplade lager upptar stort utrymme | Enkelrörsersättning, kompakt struktur | 25% besparing |
| Kortslutningsmotstånd | Benägen för deformation, kräver förstärkning | Mekanisk styrka ökade med 4 gånger | Säkerhetsgenombrott |
| Installationskostnad | Flera kontakter, komplex konstruktion | Modulär skarvning, halverad arbetstid | Ekonomisk optimering |
Värdet på samlingsskenor i kopparrör håller på att omdefinieras i den nya energisektorn. In ultrahögspänd likström (HVDC) transmission, ersätter traditionella kablar med fullt isolerade kopparrörsskenor i ±800kV omvandlarstationer, minskar systemförlusterna med 18 % och de årliga driftskostnaderna med 4 miljoner yuan. Denna fördel är särskilt uttalad vid långdistanstransmission: för avstånd som överstiger 100 kilometer kan motståndsfördelen med kopparrörsskenor sänka den totala livscykelkostnaden med över 25 %.
Ännu mer revolutionerande tillämpningar dyker upp i nya energikraftverk. Vid 330 kV boosterstationen i Gansu Jiuquan Wind Power Base fungerar samlingsskenor av kopparrör stabilt i extrem kyla på -40°C. Deras UV-beständiga beläggning förlänger livslängden utomhus till 30 år, vilket vida överstiger 15-årscykeln för traditionella kablar. I solcellskraftverk ökar den modulära utformningen av samlingsskenor av kopparrör installationseffektiviteten med 50 %, vilket gör dem särskilt lämpliga för snabbt utplacerbara distribuerade energiprojekt.
Järnvägstransitering är ett annat tillväxtområde. Efter att Shanghai Metro Line 14 antog Φ120×8mm kopparrörsskenor, ökade effektiviteten hos dragomvandlare till 98,5 % och tågets energiförbrukning minskade med 7 %. Deras vibrationsmotstånd minskar kontaktfelsfrekvensen med 90 %, vilket avsevärt förbättrar driftsäkerheten. Utvidgningen av dessa applikationsscenarier lyfter kopparrörsamlingsskenor från enbart ledande material till centrala bestämningsfaktorer för systemets energieffektivitet.
Inför utmaningen med knapphet på kopparresurser, uppnår industrin "kopparminskning och effektivitetsförbättring" genom strukturell innovation. Att använda ett Φ28×3 mm kopparrör för att ersätta en 20 mm solid kopparstav minskar kopparanvändningen med 33 % under ett 630A strömförande krav, samtidigt som termisk stabilitet bibehålls. En samlingsskena av kopparrör med gradientväggtjocklek som utvecklats av ett företag minskar materialförbrukningen ytterligare genom en central tunnväggig design, vilket minskar kopparförbrukningen med 22 % och kostnaderna med 15 % under 10kV/3150A-förhållanden.
Grön tillverkningsteknik accelererar också sin tillämpning. Jiangxi Naile Coppers vattenkylningssystem med slutna kretsar minskar vattenförbrukningen i produktionsprocessen för kopparrörskenor från 28 kubikmeter per ton till 16 kubikmeter per ton, en minskning med 43 %. Samtidigt använder Guangdong Longfeng Precision Copper Tube 5G industriell internetteknik för att bygga en digital tvillingfabrik, som optimerar energiförbrukningen i realtid och minskar den omfattande energiförbrukningen per produktenhet med 30 %. Dessa innovationer sänker inte bara produktionskostnaderna utan hjälper också produkter att kvalificera sig för undantag enligt EU:s mekanism för kolgränsjustering (CBAM), vilket ökar den internationella konkurrenskraften.
De mest banbrytande innovationerna sker inom området intelligens. Smarta samlingsskenor för kopparrör integrerade med optiska fibersensorer kan övervaka temperatur, stress och partiell urladdning i realtid. Efter att ha varit utplacerade på ett stålföretag uppnådde de en noggrannhetsgrad på 92 % i förutsägelse av utrustningsfel och minskade oplanerad stilleståndstid med 65 %. Denna intelligenta transformation flyttar kopparrörssamlingsskenor från att vara passiva ledande komponenter till aktiva energihanteringsnoder.
Digital tvillingteknik förstärker detta värde ytterligare. Genom att konstruera virtuella modeller av kopparrörsskenor och simulera deras prestanda under olika driftsförhållanden kan företag ge tidiga varningar för potentiella fel. I ett datacenterprojekt minskade detta förutsägande underhåll driftskostnaderna med 40 % och ökade systemets tillförlitlighet till 99,999 %. Med introduktionen av AI-algoritmer kan smarta kopparrörsamlingsskenor till och med automatiskt justera driftsparametrar för att optimera energieffektivitetsfördelningen för hela kraftsystemet.
Nästa generations kopparrörsskenateknologi går framåt mot supraledande genombrott. Koppar-supraledarens sammansatta samlingsskena som utvecklats av tyska Max Planck-institutet uppnår noll-resistans kraftöverföring vid -196°C i flytande kväve, vilket ökar strömtätheten med fem gånger. Även om det är kostsamt, visar det tillämpningspotential i specifika scenarier med högt värde. En mer praktisk innovation är kompositmaterial av aluminiumkiselkarbid, som har 1,5 gånger så hög värmeledningsförmåga som koppar och bara en tredjedel av sin vikt, och som redan testas i några nya energitillämpningar.
Systemintegration är en annan nyckelriktning. Teslas energiavdelning utvecklade en integrerad "kyllednings"-samlingsskena som kombinerar värmeavledning och kraftöverföringsfunktioner, vilket minskar volymen av EV-överladdningshögar med 40 % och ökar laddningseffektiviteten med 30 %. Denna tvärfunktionella integration representerar den framtida riktningen för samlingsskenor för kopparrör – de är inte längre ledande komponenter med en funktion utan kärnbärare av omfattande energilösningar.
Uppkomsten av kopparrörsskenor representerar en tyst revolution inom energiinfrastruktursektorn: medan industrins uppmärksamhet fokuserar på stjärnteknologier som solceller och vindkraft, höjer denna till synes traditionella nisch i tysthet effektivitetsbaslinjen för hela energisystemet genom materialvetenskap och strukturell innovation. Under de kommande fem åren, när den globala energiomställningen accelererar, kommer skenmarknaden för kopparrör att upprätthålla en årlig tillväxttakt på över 25 %, vilket kommer att bli den mest lovande vinsttillväxtpunkten i kopparrörsindustrin.
För företag ligger nyckeln till konkurrens inte längre enbart i kostnadskontroll utan i förmågan att tillhandahålla systemlösningar – integrering materiell innovation , intelligent förvaltning , och tillämpningsscenarier djupt att leverera end-to-end energieffektiviseringslösningar. Som en branschexpert sa: "De framtida vinnarna kommer inte att vara företag som säljer kopparrör, utan företag som säljer "effektivitet".
