Undertitel: Hur ihåliga rörledningar omdefinierar effektivitet i energisystem medan traditionella lösningar brottas med utrymmes- och prestochabegränsningar.
Den globala uppgraderingen av energiinfrastruktur driver en oöverträffad efterfrågan på kopparrör samlingsskenor. Även om de bara representerar 2–3 % av den totala efterfrågan på kopparrör, upplever dessa produkter tillväxttakter som överstiger 200 % årligen i applikationer som ultrahögspänningstransformatorstationer, datacenter och nya energikraftverk. Kärnfördelen ligger i deras ihålig rörformig struktur , som utökar ledarytan med 3-5 gånger, säkerställer enhetlig strömfördelning längs rörväggen, minskar hudeffektkoefficienten under 0,8 och minskar AC-resistansen med 40 % jämfört med rektangulära samlingsskenor med ekvivalent tvärsnittsarea.
Denna strukturella innovation tar itu med kritiska utmaningar inom högströmsöverföring. I 750 kV gasisolerade ställverk (GIS) kan en Φ100×5 mm kopparrörsskena bära 4000A ström med en densitet på bara 2,68A/mm², medan motsvarande rektangulära samlingsskenor kräver flera staplade lager, vilket ökar förlusterna med över 30 %. Mer betydelsefullt är att den mekaniska hållfastheten hos kopparrörssamlingsskenor når fyra gånger den hos rektangulära samlingsskenor, vilket möjliggör upphängda spännvidder på 9 meter och stödda spännvidder som sträcker sig till 13 meter under 50kA kortslutningsströmpåverkan, vilket avsevärt minskar kraven på transformatorstationens stålkonstruktion.

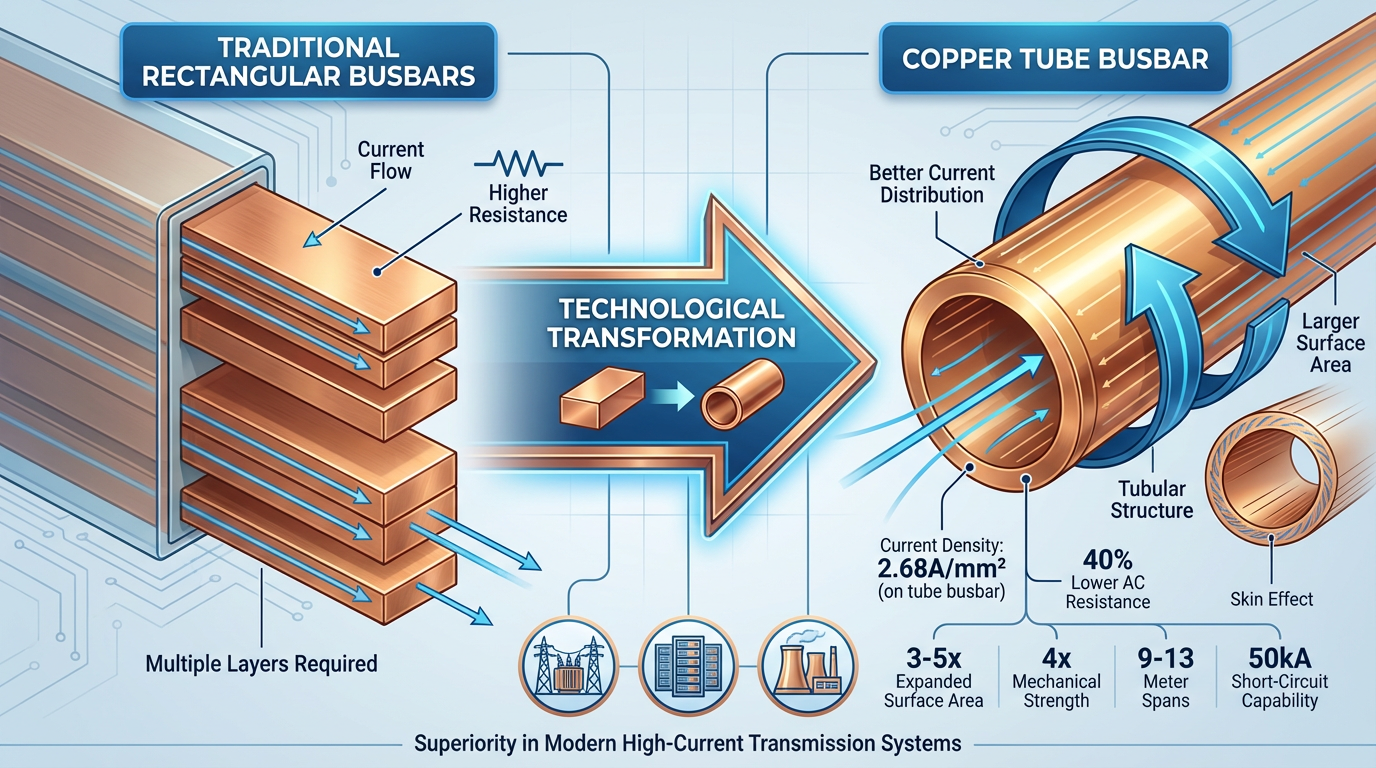

(Denna bild skapades av AI.)
Tabell: Prestandajämförelse mellan samlingsskenor för kopparrör kontra traditionella rektangulära samlingsskenor (2025)
| Prestandaindikator | Traditionella rektangulära samlingsskenor | Kopparrörsskenor | Förbättring |
| AC motstånd | Baslinje | 40 % reduktion | Effektivitetsprång |
| Värmeavledning | Beroende på externa kylflänsar | Naturlig konvektion i innerhålighet optimerad yttervägg | 60% förbättring |
| Utrymmesbeläggning | Flera staplade lager upptar stort utrymme | Enkelrörsersättning, kompakt struktur | 25 % utrymmesbesparing |
| Kortslutningsmotstånd | Benägen för deformation som kräver förstärkning | Mekanisk styrka ökade med 4 gånger | Säkerhetsgenombrott |
| Installationskostnad | Flera kontakter, komplex konstruktion | Modulär skarvning, halverad arbetstid | Ekonomisk optimering |
Överlägsen prestanda hos samlingsskenor för kopparrör härrör från materialvetenskapliga genombrott. Nytt koppar-silver and koppar-kromlegeringar bibehåll ledningsförmågan samtidigt som hållfastheten ökar med 30 %, vilket möjliggör tunnare väggar och materialbesparingar på upp till 25 % utan att kompromissa med prestanda. Dessa avancerade material möjliggör drift i temperaturer från -196°C till 250°C, vilket gör dem lämpliga för extrema miljöer från kryogena applikationer till industriella miljöer med hög temperatur.
Hållbara tillverkningsprocesser omformar produktionsekonomin. Moderna anläggningar använder slutna vattenkylningssystem som minskar vattenförbrukningen från 28 kubikmeter per ton till 16 kubikmeter per ton, en minskning med 43 %. Integrationen av 5G och industriell internetteknik möjliggör energioptimering i realtid, vilket minskar den omfattande energiförbrukningen per produktenhet med 30 %. Dessa framsteg sänker inte bara produktionskostnaderna utan hjälper också produkter att kvalificera sig för undantag enligt mekanismer som EU:s mekanism för kolgränsjustering (CBAM).
Värdeförslaget för samlingsskenor för kopparrör håller på att omdefinieras inom flera sektorer. Vid ultrahögspänningslikströmsöverföring rapporterar ±800kV-omvandlarstationer som använder fullt isolerade kopparrörsskenor systemförluster minskade med 18 %, med årliga driftskostnadsbesparingar på 4 miljoner USD. Denna fördel blir särskilt uttalad vid långdistansöverföring, där projekt som överstiger 100 kilometer drar fördel av livscykelkostnadsminskningar på 25 % eller mer.
Sektorn för förnybar energi utgör en särskilt lovande gräns. I vindkraftsapplikationer uppvisar kopparrörsskenor tillförlitlig drift vid -40°C, med UV-beständiga beläggningar som förlänger livslängden utomhus till 30 år – dubbla 15-årscykeln för traditionella kablar. I fotovoltaiska kraftverk accelererar modulära konstruktioner installationen med 50 %, vilket visar sig vara särskilt värdefullt för snabbt utplacerbara distribuerade energiprojekt. Järnvägstransitering representerar en annan tillväxtvektor, med system som Shanghai Metro Line 14 som uppnår en traktionskonverteringseffektivitet på 98,5 % och en minskning av tågets energiförbrukning på 7 % efter att ha antagit Φ120×8 mm kopparrörsskenor.
Den globala skenmarknaden för kopparrör uppvisar distinkta regionala egenskaper. Europa behåller ledande ställning inom avancerade applikationer, med tyska tillverkare som äger 60 % av marknaden för högrena rör. Nordamerika fokuserar på flyg- och försvarsapplikationer, där specialiserade legeringar uppfyller extrema prestandakrav. Samtidigt har kinesiska företag gjort betydande framsteg inom nischsegment som marinklassade B10 nickel-kopparrör, och tagit 25 % av den globala marknadsandelen.
Denna geografiska fördelning speglar olika konkurrensfördelar. Europeisk dominans inom premiumsegmenten härrör från långvarig expertis inom precisionstillverkning, medan nordamerikanska styrkor är i linje med dess avancerade flygindustri. Kinas uppgång gynnas av integrerade industriella kluster som kombinerar uppströmssmältning, midstream-bearbetning och nedströmsapplikationer, vilket minskar FoU-cyklerna med 30 % och kostnaderna med 20 %.
Den framtida utvecklingen av samlingsskenor för kopparrör pekar mot större intelligens och funktionalitet. Integreringen av fiberoptiska sensorer möjliggör realtidsövervakning av temperatur, stress och partiell urladdning, med vissa industriella applikationer som uppnår 92 % noggrannhet i utrustningsfelförutsägelser och minskar oplanerad stilleståndstid med 65 %. Denna transformation lyfter kopparrörssamlingsskenor från passiva ledande element till aktiva energihanteringsnoder.
Nästa generations material lovar ytterligare genombrott. Koppar-grafenkompositer uppvisar värmeledningsförmåga fem gånger den för ren koppar vid en fjärdedel av vikten, medan supraledande varianter som arbetar vid -196°C flytande kvävetemperaturer erbjuder noll-resistans kraftöverföring. Även om de ännu inte är kommersiellt gångbara i stor skala, pekar dessa avancerade material mot en framtid där kopparrörsskenor kan se viktminskningar med 60 % samtidigt som de förbättrar prestandan.
Systemintegration representerar en annan nyckelriktning. Kombinerade kyl-ledningsintegrerade samlingsskenor som kombinerar värmeavledning med kraftöverföringsfunktioner kan minska antalet anslutningar med 30 % samtidigt som energitätheten ökar. Detta tillvägagångssätt exemplifierar branschens övergång från komponenttillverkning till tillhandahållande av integrerade lösningar.
