Den ultimata guiden till kopparkapillärrör: Allt du behöver veta

Hjärtat av precisionskylning

I en värld av HVAC, kylning och precisionsinstrumentering mäts framgång ofta i millimeter. I centrum för dessa komplexa system ligger en liten men mäktig komponent: den koppar kapillärrör .

Vad är ett kopparkapillärrör?

Ett kopparkapillärrör är ett högprecisionsrör med smalt hål som kännetecknas av en extremt liten inre diameter (ID). Till skillnad från vanliga kopparrör som används för VVS, är dessa rör konstruerade med rigellerös dimensionell noggrannhet. Vanligtvis tillverkad av högkvalitativ fosfellerdeoxiderad koppar (t.ex C12200 or TP2 ), de är designade för att hantera högtrycksmiljöer samtidigt som de bibehåller konsekventa flödeshastigheter.

Kärnfunktionen: Strypning och kontroll

Den primära rollen för ett kopparkapillärrör är att fungera som en strypanordning . I en kylcykel fungerar den som den kritiska bryggan mellan högtryckssidan (kondensorn) och lågtryckssidan (förångaren). Genom att skapa ett beräknat motstånd mot flödet av köldmedium orsakar det ett exakt tryckfall som gör att vätskan kan expochera och svalna.

Utöver kylning är dessa rör också oumbärliga för trycköverföring . Deras förmåga att överföra vätske- eller gastryck med minimal volymförskjutning gör dem till guldstandarden för industriella tryckmätare och fjärravkännande termometrar.

Vad den här guiden täcker

Att välja fel kapillärrör kan leda till systemineffektivitet, kompressorfel eller felaktiga avläsningar. För att hjälpa dig fatta ett välgrundat beslut ger den här artikeln en djupdykning i:

• Tekniska specifikationer: Förstå toleranser och materialkvaliteter.
• Materialvetenskap: Varför koppar fortfarande är det överlägsna valet för dessa komponenter.
• Globala applikationer: Från hushållskylskåp till avancerad medicinsk utrustning.
• Urvalskriterier: Viktiga faktorer att tänka på när du skaffar ditt nästa projekt.

Nyckelegenskaper hos högkvalitativa kopparkapillärrör

Alla kapillärrör är inte skapade lika. För högpresterande system definieras rörets kvalitet av tre pelare: materialrenhet, dimensionell precision och inre renhet.

Materialöverlägsenhet: Varför C12200 (TP2) koppar?

Branschstandarden för kapillärslangar är Fosfor-deoxiderad koppar (DHP) , allmänt känd som C12200 or TP2 . Detta specifika betyg väljs av flera skäl:

• Värmeledningsförmåga: Koppar erbjuder utmärkta värmeöverföringsegenskaper, vilket är avgörande för system där temperaturstabilisering krävs.
• Korrosionsbeständighet: Det är mycket motståndskraftigt mot atmosfärisk korrosion och de kemiska reaktioner som är vanliga i köldmediemiljöer.
• Formbarhet och duktilitet: Trots sin lilla storlek kan C12200 enkelt böjas, utvidgas eller lindas utan att spricka, vilket möjliggör flexibel installation i trånga utrymmen.

Den kritiska rollen för ID-precision (tolerans)

I ett kapillärrör, den Intern diameter (ID) är den viktigaste dimensionen. Även en mikroskopisk variation i ID kan leda till betydande förändringar i flödesmotståndet.

• Flödeskontroll: En vätskas flödeshastighet är proportionell mot radiens fjärde potens. Detta innebär att en liten avvikelse i diameter resulterar i en massiv förändring av tryckfallet.
• Snäva toleranser: Högkvalitativ tillverkning säkerställer lika snäva toleranser som. Denna precisionsnivå säkerställer att varje enhet i din produktionslinje presterar identiskt, vilket eliminerar behovet av konstant systemomkalibrering.

Inre ytrenhet: Den "tysta" kvalitetsfaktorn

En av de vanligaste orsakerna till fel i kylsystemet är en "kapillärtäppa". Rör av hög kvalitet måste genomgå specialiserade rengöringsprocesser för att säkerställa att innerväggen är fri från:

• Resterande oljor: Smörjmedel från ritningsprocessen måste avlägsnas helt för att förhindra reaktion med moderna köldmedier.
• Fukt: Vatten inuti ett rör kan frysa vid expansionspunkten, vilket skapar en ispropp som stoppar flödet helt.
• Oxidfjäll: Alla lösa partiklar eller beläggningar kan migrera genom systemet, skada kompressorn eller täppa till fina filter.

Professionell anmärkning: Ledande tillverkare använder ljus glödgning i en kontrollerad atmosfär för att säkerställa att interiören förblir glänsande, slät och fri från oxidation utan behov av hård kemisk betning.

Tekniska specifikationer och tillverkningsstandarder

För att säkerställa kompatibilitet och tillförlitlighet måste kapillärrör av koppar följa strikta geometriska och metallurgiska standarder. Oavsett om du designar en kompakt hushållsfrys eller en komplex industriell sensor är det viktigt att förstå dessa specifikationer.

Vanliga storleksintervall och anpassning

Medan anpassade dimensioner ofta krävs för specifika tekniska behov, följer industrin i allmänhet ett standardiserat intervall för kapillärrör:

• Intern diameter (ID): Typiskt sträcker sig från 0,50 mm till 2,00 mm .
• Ytterdiameter (OD): Brukar hamna mellan 1,50 mm till 5,00 mm .
• Väggtjocklek: Precisionskonstruerad för att hantera specifika sprängtryck, ofta allt från 0,40 mm till 1,00 mm .
• Formfaktor: Finns i raka längder (för instrumentering) eller stora spolar (för VVS-produktion i hög volym), med längder från några centimeter till flera hundra meter.

Globala tillverkningsstandarder

Överensstämmelse med internationella standarder säkerställer att kopparns mekaniska egenskaper och kemiska sammansättning är konsekventa. De mest erkända standarderna inkluderar:

• ASTM B360: Standardspecifikationen för hårt draget kopparkapillärrör för strypningstillämpningar.
• EN 12450: Den europeiska standarden för sömlösa runda kopparkapillärrör.
• JIS H3300: Den japanska industristandarden för sömlösa rör och rör av koppar och kopparlegeringar.

Förstå temperament (materialhårdhet)

Kopparens "temperering" hänvisar till dess hårdhet och flexibilitet, som bestäms under glödgningsprocessen. Att välja rätt temperament är avgörande för din monteringsprocess:

Riktmärken för kvalitetstestning

Utöver dimensionerna genomgår högspecifika rör flera tester för att säkerställa prestanda:

1. Expansionstest: Se till att röret kan utvidgas eller expanderas utan att spricka.
2. Eddy Current Testing (ECT): Ett oförstörande test för att upptäcka eventuella mikroskopiska sprickor eller defekter i rörväggen.
3. Flödestestning: Mätning av luft- eller vätskeflödet vid ett specifikt tryck för att verifiera "begränsarens" kapacitet.

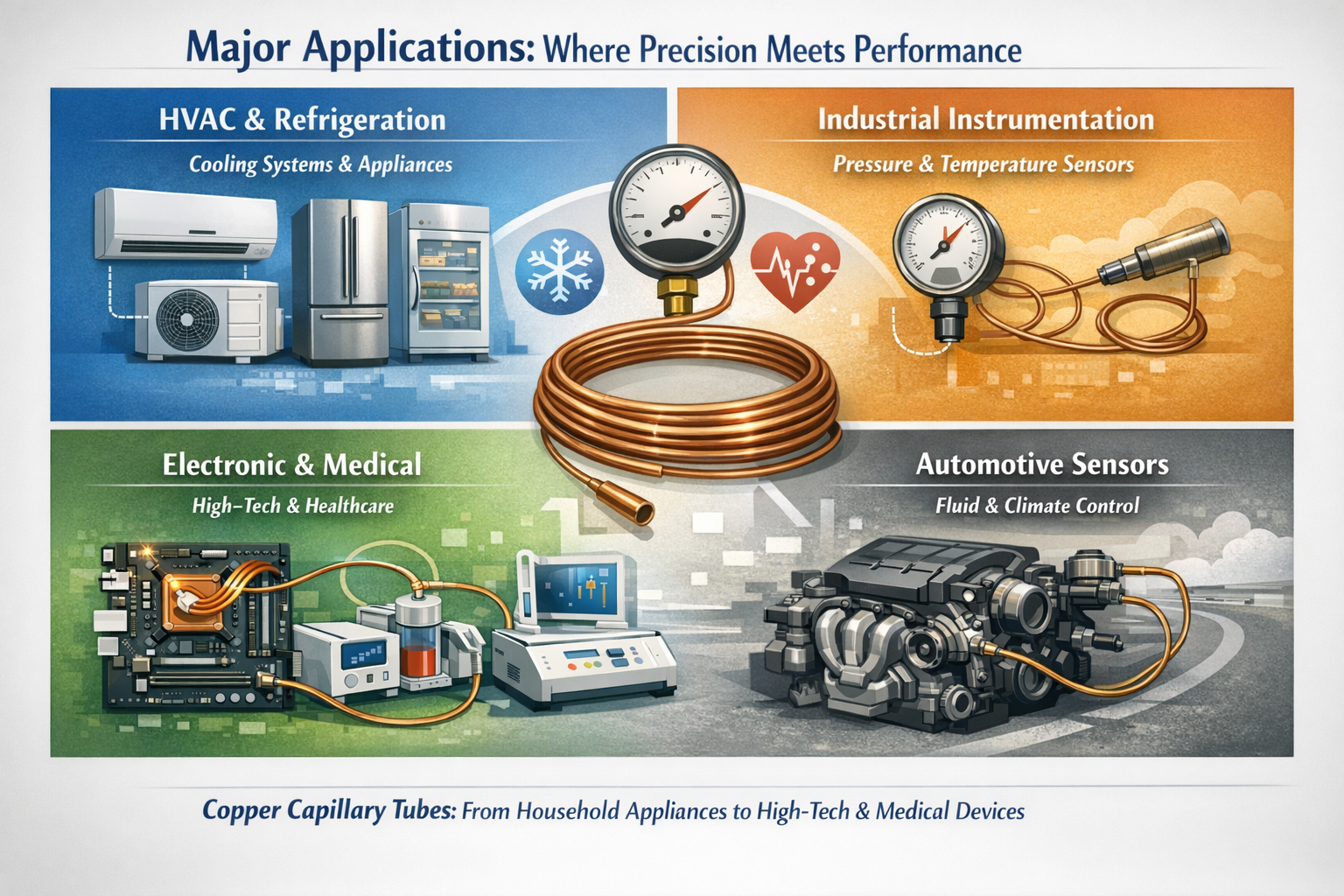

Huvudapplikationer: Där precision möter prestanda

På grund av deras förmåga att kontrollera vätskeflödet med extrem noggrannhet, finns kopparkapillärrör i allt från hushållsapparater till livräddande medicinsk utrustning.

HVAC & Refrigeration: Kylningen är nödvändig

Den vanligaste användningen för kapillärrör av koppar är inom HVAC-industrin (värme, ventilation och luftkonditionering). Den fungerar som den primära mätanordning i små till medelstora kylsystem.

• Hushållsapparater: Varje hushållskyl, frys och vattenkylare är beroende av ett kapillärrör för att reglera köldmedieflödet.
• Luftkonditionering: Används i fönsterenheter och luftkonditioneringsapparater med delat system för att hantera expansionen av köldmediet.
• Kommersiell kylförvaring: Används i montrar och små kylrum för konstant temperaturhållning.

Industriell instrumentering: transmission och avkänning

I industriella miljöer handlar kapillärröret inte bara om flöde – det handlar om information.

• Tryckmätare: Röret fungerar som en anslutning som överför tryck från källan till mätmekanismen. Dess lilla volym säkerställer att avläsningen är korrekt utan att förlora betydande vätska.
• Temperatursensorer: Fjärrstyrda termometrar använder kapillärrör för att ansluta en temperaturavkännande glödlampa till en displayratt. Expansionen av vätskan eller gasen inuti röret ger en mekanisk rörelse för att indikera temperaturen.
• Nivåkontroll: Används i specialiserade hydrostatiska nivåmätningssystem.

Elektronisk och medicinsk: The Cutting Edge of Innovation

I takt med att tekniken krymper växer behovet av mikroskopisk vätske- och värmehantering.

• Elektroniska värmerör: I avancerade datorer och rymdelektronik används kapillärstrukturer av koppar i "värmerör" för att transportera bort värme från processorer via fasförändringskylning.
• Medicinsk utrustning: Dessa rör är viktiga för exakt leverans av gaser eller vätskor i laboratorieanalysverktyg och vissa kirurgiska apparater.
• Fordonssensorer: Används i olika hydraul- och avkänningsledningar inom fordonsklimatkontroll och motorstyrningssystem.

(Denna bild skapades av AI.)

Urvalsguide: Hur väljer man rätt rör?

Att välja rätt kopparkapillärrör är en balansgång mellan fysik och miljö. Att välja ett rör som är något för långt eller har en inre diameter (ID) som är något för smalt kan drastiskt minska systemets effektivitet.

Förstå fysiken: flöde och tryckfall

Ett kapillärrörs prestanda bestäms av motståndet det ger. Detta motstånd är ett resultat av två huvudfaktorer: Innerdiameter and Längd .

• Diameterregeln: Tryckfallet är extremt känsligt för ID. Även en skillnad på 0,1 mm kan förändra flödeskapaciteten med så mycket som 25-30 %.
• Längdregeln: Om ID är fast, ökar rörets längd motståndet och minskar flödet. Omvänt, förkortning av röret ökar flödet.
• Relationen: Designers använder ofta Poiseuille-ekvationen eller tillverkarens flödesscheman för att beräkna den exakta kombinationen av längd och ID som behövs för en specifik BTU/Watt-kylkapacitet.

Miljö- och mekaniska hänsyn

Utöver flödeshastigheter måste du överväga de "verkliga" förhållandena där röret kommer att fungera:

• Arbetstryck: Se till att väggtjockleken är tillräcklig för köldmedietypen. Till exempel kräver system som använder R410A rör som kan hantera högre driftstryck än äldre R22-system.
• Vibrationer och trötthet: I kompressorer eller fordonstillämpningar är vibrationen konstant. För dessa miljöer föredras ofta "halvhårda" eller "hårda" temperament för att förhindra arbetshärdning och efterföljande sprickbildning.
• Driftstemperatur: Extrem värme eller kyla kan påverka metallens expansion. Högren koppar (C12200) är att föredra för dess stabilitet över ett brett temperaturområde.

Leverantörsscreening: Hur man verifierar kvaliteten

När du köper från en tillverkare, ta inte bara deras ord för det. En professionell leverantör bör tillhandahålla en Brukstestcertifikat (MTC) som inkluderar:

1. Kemisk sammansättning: Bekräftelse av kopparrenhet (t.ex. Cu 99,9 %).
2. Mekaniska egenskaper: Draghållfasthet, töjning och hårdhet (temperering).
3. Renlighetsrapport: Kvantitativa data om mg/m² intern rest.
4. Toleransverifiering: Bekräftelse på att ID och OD uppfyller de överenskomna precisionsstandarderna.

Proffs tips: Fråga alltid om leverantören utför en "Nitrogen Purge" under glödgningsprocessen. Detta säkerställer att insidan av röret förblir fri från svart oxidskala, vilket är kylkompressorernas #1 fiende.

Precisionstillverkning vid Zhejiang Jingliang kopparrörsprodukter

När man skaffar komponenter för industrier med hög insats är tillverkarens arv och infrastruktur lika viktig som själva produkten. Zhejiang Jingliang Copper-Tube Products Co., Ltd , etablerat 1994, tillför över tre decennier av specialiserad expertis för produktion av kapillärrör av koppar med hög precision.

En heltäckande industrikedja

Jingliang ligger i Tangpu Town - östra Kinas berömda "kopparrörs hem" - och driver en komplett, vertikalt integrerad industrikedja. Vår 20 000 kvadratmeter stor anläggning integrerar alla kritiska steg i produktionen:

• Smältning och extrudering: Säkerställer renheten hos vår koppar från första början.
• Precisionsritning och rullning: Använder avancerad processteknik för att uppnå de mikroskopiska ID-toleranser som krävs för kapillärprestanda.
• Ljus glödgning: Vår glödgning med kontrollerad atmosfär säkerställer att rören förblir oxidationsfria och uppnår exakt den "temperation" (mjuk, halvhård eller hård) som våra kunder kräver.

Smart tillverkning och kvalitetskontroll

Som ett "Top Ten Copper Tube Enterprise" har vi gått över till Intelligent tillverkning . Bara under 2022 översteg vår årliga produktion 7 500 ton , med ett värde på 450 miljoner yuan. Denna skala gör att vi kan fungera som en föredragen leverantör för många börsnoterade grupper och internationella kunder.

Vårt kvalitetssäkringsprotokoll är kompromisslöst:

• Eddy Current Testing (ECT): Varje rör skannas för mikroskopiska yt- och inre defekter.
• Precisionsflödestestning: Se till att varje batch uppfyller de specifika strypkraven för dina HVAC- eller instrumentsystem.
• Inre renlighet: Våra specialiserade ritnings- och rengöringsprocesser säkerställer att innerväggarna är fria från olja, fukt och beläggningar – väsentligt för att förhindra att systemet täpps till.
