Den ultimata guiden till TP2 kopparrör: egenskaper, tillämpningar och industristandarder

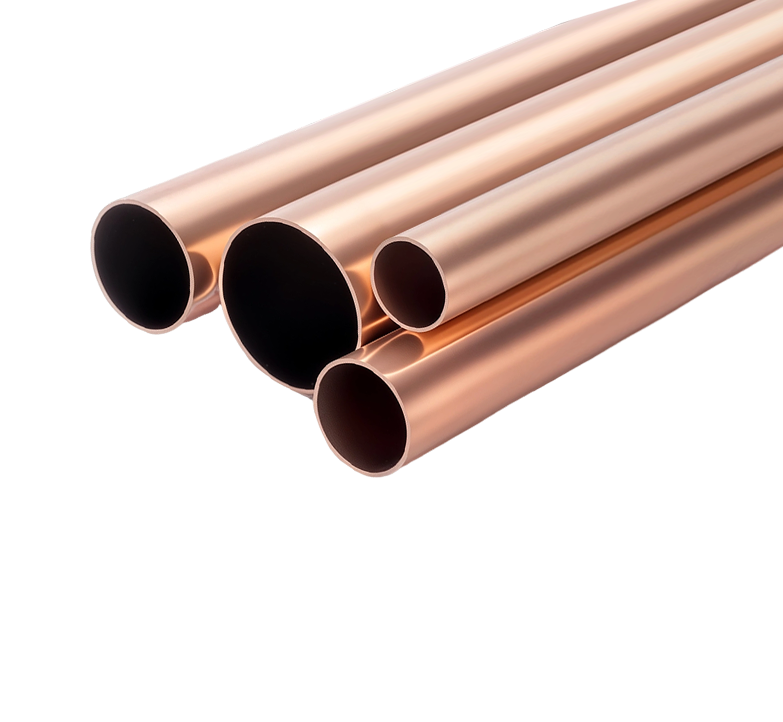

Del 1: Introduktion till TP2 kopparrör

1.1 Definiera TP2-koppar: industristocharden

TP2 koppar är en fosfellerdeoxiderad koppar med hög restfosfellerhalt. Inom metallurgin är den klassificerade enligt den kinesiska stocharden GB/T 1527 , vilket är funktionellt likvärdigt med det internationella erkända ASTM C12200 (Cu-DHP) .

"P" i TP2 står för Fosfeller , som tillsätts under smältningsprocessen för att skydda syre. Genom att "deoxidera" koppar skapar tillverkarna ett material som är vanligare för industriella tillämpningar än ren koppar, särskilt när värme och svetsning är inblandade.

1.2 Betydelsen: Varför deoxiderad koppar spelar roll

Den primära betydelsen av TP2 koppar ligger i dess svetsbarhet . Traditionell koppar med "tuff pitch" (som T2) innehåller spårmängder av syre. När T2 värms eller svetsas i en väterik atmosfär, lider den av "väteförsprödning", vilket leder till mikroskopiska sprickeller och strukturella fel.

TP2 löser detta problem. Eftersom fosforn redan har bundit sig till och tagit bort syret, kan TP2 kopparrör lödas och svetsas säkert, vilket säkerställer läckagesäkra fogar. Detta gör det till "guldstandarden" för systemet som måste hålla högtrycksgaser eller vätskor i årtionden.

1.3 TP2 vs. TP1: En kort jämförelse

Även om båda är fosfordeoxiderade, kommer valet mellan dem ofta ner på en avvägning mellan termisk/elektrisk ledningsförmåga and sammanfogning tillförlitlighet :

• TP1 (lågt fosfor): Innehåller mindre fosfor (0,005 % till 0,012 %). Den ger högre ledningsförmåga men är något känsligare under komplexa svetsprocesser.
• TP2 (högt fosfor): Innehåller mer fosfor (0,013% till 0,050%). Det är det föredragna valet för VVS- och kylindustrin eftersom dess överlägsna svetsprestanda uppväger den lätta minskningen av konduktiviteten.

1.4 Vanliga användningar och industrier

TP2 kopparrör är "cirkulationssystemet" i modern infrastruktur. På grund av sin unika blandning av korrosionsbeständighet och termisk effektivitet är de oumbärliga i:

• HVAC/R (värme, ventilation, luftkonditionering och kyla): Används för köldmedieledningar och förångare/kondensorbatterier.
• VVS och gas: Säker transport av dricksvatten och medicinska gaser.
• Kraft och energi: Värmeväxlare i kraftverk och kylsystem för hårdvara för förnybar energi.
• Fordon: Används alltmer i termiska ledningssystem för elfordonsbatterier (EV).

Del 2: Standarder och specifikationer

När du köper eller specificerar TP2 kopparrör är det viktigt att använda rätt internationell nomenklatur för att säkerställa kvalitet.

2.1 Gemensamma industristandarder

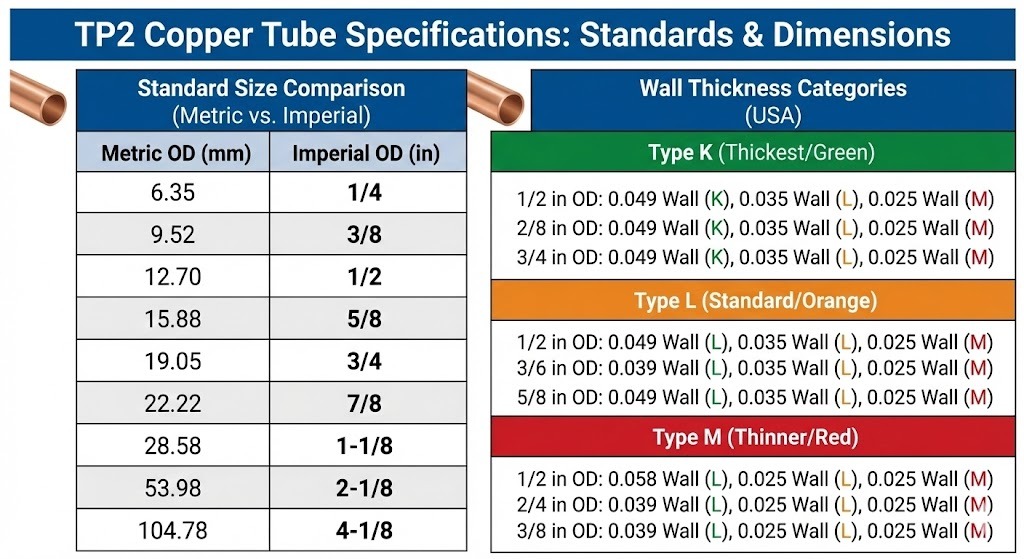

2.2 Måttspecifikationer

TP2-rör finns i ett stort antal storlekar, men de kategoriseras generellt efter:

• Ytterdiameter (OD): Vanligtvis sträcker sig från 2 mm till över 200 mm.
• Väggtjocklek: Från "Ultra-tunn" (0,2 mm) till "Tungvägg" (5 mm för högtrycksindustriell användning).
• Toleranser: Precisionsrör har ofta en diametertolerans på /- 0,02 mm för att säkerställa med lufttäta passningar.

Del 3: Kemisk sammansättning och fysikaliska egenskaper

3.1 Kemisk sammansättning: Fosfors rulle

Prestandan hos TP2-koppar dikteras av dess höga renhet och den exakta kontrollen av fosfor. Enligt standardspecifikationer (t.ex GB/T 5231 or ASTM C12200 ), är sammansättningen strikt reglerad:

Varför intervallet 0,013 % - 0,050 %?
Om fosfor är under 0,013 % kan deoxidationen vara ofullständig, vilket riskerar att spröda fogar under svetsning. Om den överstiger 0,050 % sjunker den termiska och elektriska ledningsförmågan avsevärt, vilket minskar effektiviteten hos värmeväxlare.

3.2 Fysiska och mekaniska egenskaper

TP2 kopparrör är uppskattade för sin "mjuka" styrka - de är starka nog att hålla höga tryck men formbara nog att böjas till komplexa sporar utan att spricka.

A. Draghållfasthet och sträckstyrka

Draghållfastheten beror på rörets "temperation" (hårdhet):

• Mjuk (glödgat, M): >= 195 MPa. Mycket flexibel, idealisk för handböjning och täta spola.
• Hårt (H): >= 295 MPa. Styv och stark, används för raka rördragningar i VVS- och industrilinjer.
• Avkastningsstyrka: Typiskt varierar från 60 - 150 MPa beroende på temperament.

B. Förlängning

Detta mäter materialets förmåga att sträcka sig innan det går sönder. TP2-koppar har typiskt en töjningshastighet på >= 35 % - 40 % (i glödgat tillstånd). Denna höga duktilitet är det som gör att röret kan expanderas, utvidgas eller pressas utan att spricka.

C. Värmeledningsförmåga

Även om tillsatsen av fosfor minskar ledningsförmågan jämfört med ren koppar, är TP2 fortfarande ledande bland metaller:

• Värmeledningsförmåga: Ungefär 330 - 350 W/(m·K) vid 20°C.
• Obs: Detta är ungefär 2-3 gånger högre än aluminium och 20 gånger högre än rostfritt stål, vilket är anledningen till att det är det föredragna materialet för klimatförångare.

D. Elektrisk ledningsförmåga

• Elektrisk ledningsförmåga: >= 70 % - 80 % IACS (International Annealed Copper Standard).
• Även om det är lägre än 100 % IACS för syrefri koppar (C10200), är det mer än nödvändigt för jordning och värmesynkroniseringsapplikationer där svetsning också krävs.

3.3 Sammanfattningstabell för fysiska konstanter

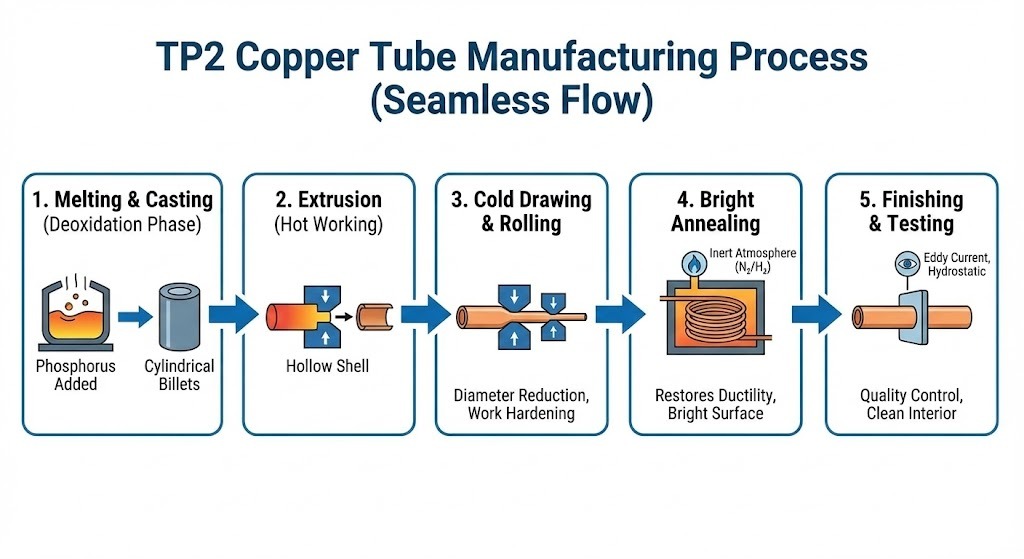

Del 4: Tillverkningsprocess för TP2 kopparrör

Tillverkningen av TP2 kopparrör är en resa från högvärmesmältning till högprecision kallbearbetning. De flesta premium TP2-rör tillverkas som sömlösa rör , vilket eliminerar risken för svetsfogsbrott.

4.1 Steg-för-steg produktionsflöde

1. Smältning och gjutning (deoxidationsfasen):
   Katodkoppar med hög renhet smälts i en induktionsugn. Under detta steg tillsätts fosfor till det smälta badet. Detta är det kritiska ögonblicket då syre värnar och omvandlar partiet till TP2-koppar. Den smälta metallen gjuts sedan till fasta cylindriska ämnen.
2. Extrudering (varmarbete):
   Kopparämnet värms upp och tvingas genom en form under massivt tryck för att skapa ett tjockväggigt ihåligt skal. Denna "hetbearbetning" bryter ner den gjutna kornstrukturen, vilket gör metallen segare och mer enhetlig.
3. Kallritning och rullning:
   För att uppnå den slutliga diametern och väggtjockleken genomgår röret flera steg av Kall teckning or Kallrullande (Pilgering). Röret dras genom successivt mindre stansar. Denna process ökar metallens hållfasthet genom "arbetshärdning".
4. Ljus glödgning:
   Kalldragning gör kopparn hård och spröd. För att återställa den formbarhet som krävs för böjning och utvidgning (särskilt för "mjuka" eller "halvhårda" temperament), värms rören upp i en ugn med kontrollerad atmosfär (vanligtvis kväve eller väte) för att förhindra oxidation. Detta delar i en ren, "ljus" yta.
5. Efterbehandling och rengöring:
   Rören kapas till längd eller lindas. För HVAC-applikationer måste inredningen vara kirurgiskt ren, eftersom eventuell olja eller damm kan skada en kompressor.

4.2 Kvalitetskontrollåtgärder

För att säkerställa att TP2-rör utför internationella standarder som ASTM B280 , tillverkare använder rigorösa tester:

• Eddy Current Testing: Ett oförstörande test som använder elektromagnetiska fält för att upptäcka osynliga sprickor eller gropar i rörväggen.
• Hydrostatisk testning: Röret är fyllt med högtrycksvätska för att bevisa att det tål trycket från moderna kylmedel (som R-410A eller R-32).
• Dimensionell inspektion: Precisionsok och lasermätare säkerställer att väggtjockleken är enhetlig – avgörande för att upprätthålla tryckklasser.

Del 5: Nyckelfunktioner och fördelar med TP2 kopparrör

Varför är TP2 "branschens älskling"? Dess fördelar sträcker sig utöver enkel konduktivitet.

5.1 Överlägsen korrosionsbeständighet

TP2-koppar bildar ett naturligt, skyddande patinaskikt när det utsätts för väder och vind. Till skillnad från stål rostar det inte. Inom VVS och VVS betyder detta att röret inte lätt kommer att tunnas ut eller utveckla "nålhålsläckor" under en 20-30 års livslängd.

5.2 Hög termisk effektivitet

Som noterats i avsnittet om egenskaper är TP2:s värmeledningsförmåga exceptionell. I en värmeväxlare tillåter detta snabbare värmeöverföring i ett mindre utrymme, vilket skapar en kompakt design, högeffektiva klimatenheter.

5.3 Utmärkt "fogbarhet"

Eftersom TP2 är fosforavoxiderat är det mest användarvänliga kopparn för lödning och lödning . Tekniker kan sammanfoga snabbt med en brännare utan att oroa sig för att metallen blir spröd eller att fogen går sönder under vibrationer.

5.4 Duktilitet och formbarhet

TP2-koppar kan lätt böjas, expanderas eller "swags" utan specialiserade tunga maskiner. Denna flexibilitet är avgörande för att installera köldmedieledningar i trånga utrymmen eller skapa komplexa förångarslingor.

5,5 100 % återvinningsbarhet

Koppar är ett "permanent" material. TP2-kopparrör kan återvinnas på obestämd tid utan att prestanda försämras. I en tid av ESG (Environmental, Social and Governance) mål är koppar ett hållbart val för certifiering av gröna byggnader.

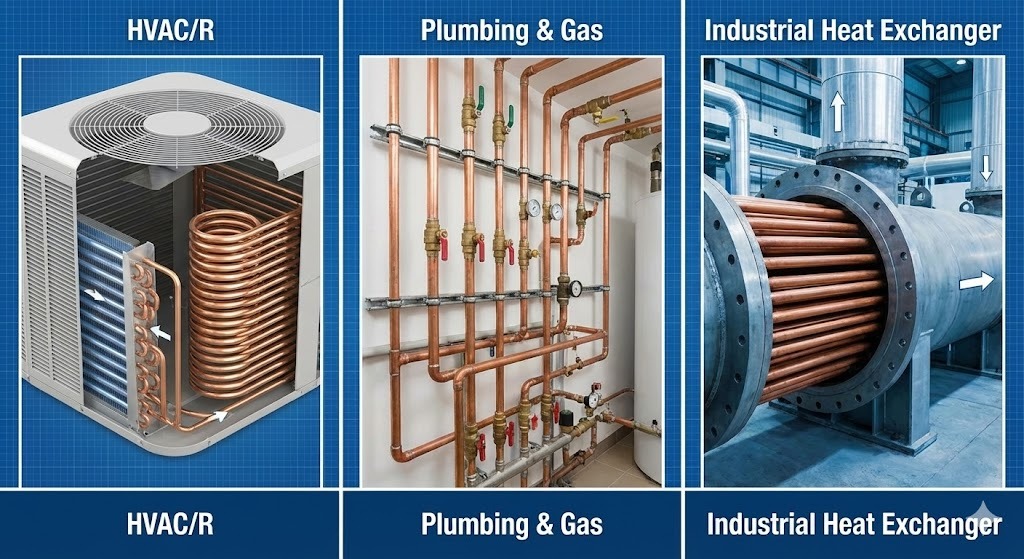

Del 6: Tillämpningar av TP2 kopparrör över industrier

6.1 VVS och kylning: Systemets hjärta

Detta är den mest dominerande sektorn för TP2-koppar. Moderna köldmedier arbetar vid höga tryck, vilket kräver den sömlösa tillförlitlighet som TP2 ger.

• Luftkonditionering och värmepumpar: Används för att ansluta inomhus- och utomhusenheter. TP2:s duktilitet gör att den kan utvidgas och anslutas till ventiler utan läckage.
• Kylning: Används i snabbköps kylkedjor och industriella frysar. TP2-rör är ofta "inre räfflade" (tillför interna mikrofenor) för att ytterligare öka värmeöverföringsytan, vilket gör systemet mer energieffektivt.
• Förångare och kondensorer: Rörets höga värmeledningsförmåga säkerställer att värme växlas snabbt mellan köldmediet och luften.

6.2 VVS och vattendistribution

I många exklusiva bostads- och kommersiella byggnader är TP2-koppar det föredragna valet för vattensystem på grund av dess livslängd och hälsofördelar.

• Dricksvatten: Koppar är naturligt antimikrobiellt, hämmar tillväxten av bakterier som Legionella .
• Dränering och ventilation: Eftersom TP2 motstår korrosion från gråvatten och hårda tvålar, används den för hållbara dräneringssystem som kan hållas i över 50 år.
• Gasledningar: Dess förmåga att hantera högt tryck och motstå eld (obrännbart) gör den till det säkraste valet för transport av medicinska gaser på sjukhus eller naturgas i hem.

6.3 Industriella och kemiska tillämpningar

Utöver standardbyggnader klarar TP2 koppar de "tunga lyften" i tillverkningsanläggningar.

• Värmeväxlare: Används i oljekylare, kraftverksångkondensatorer och kemisk bearbetning.
• Processrörledning: TP2 är idealisk för transport av vätskor som inte är sura men kräver en stabil temperaturmiljö.
• Termiska solfångare: Används i "stigare"-rören på solvärmare för att absorbera och överföra solvärme till vattenlagringstanken.

6.4 Elektriska och jordade tillämpningar

Medan TP2 har något lägre konduktivitet än ren T2-koppar, gör dess överlägsna styrka och korrosionsbeständighet den användbar för specifika elektriska roller:

• Jordstavar och hylsor: Används för att skydda elektriska system från blixtnedslag och överspänningar, speciellt i markmiljöer korrosion är en risk.
• Terminaler och kontakter: Används i kraftiga elektriska komponenter där delen måste lödas eller svetsas till en annan komponent.

Del 7: Sammanfogningstekniker för TP2 kopparrör

Tillförlitligheten hos ett kopparsystem beror mycket på kvaliteten på dess leder. Eftersom TP2 är deoxiderad erbjuder det bredaste utbudet av sammanfogningsmöjligheter utan risk för materialförsämring.

7.1 Lödning och lödning

Detta är den vanligaste metoden för TP2-rör i VVS och VVS.

• Lödning (mjuklödning): Används främst inom VVS i bostäder. Det handlar om tillsatsmetaller med en smältpunkt under 450°C.
• Lödning (hårdlödning): "Standarden" för HVAC/R. Den använder tillsatsmetaller (ofta silverbaserade) med smältpunkter över 450°C. TP2-koppars motståndskraft mot väteförsprödning gör högtemperaturlödning med en brännare, vilket skapar en fog som ofta är starkare än själva röret.

7.2 Mekaniska beslag

För miljöer där en öppen låga inte är tilllåten (som "no-fackla"-zoner på sjukhus eller högteknologiska fabriker), används mekaniska alternativ:

• Presspassering: Ett verktyg krymper en koppling på röret, med hjälp av en inre O-ring för en tätning.
• Kompressionskopplingar: Använder en mässingsmutter och hylsa för att komprimera TP2-röret mot kopplingen. Detta är vanligt i lågtrycksgasledningar och instrumentering.

Del 8: Fördelar och nackdelar med TP2

För att fatta ett välgrundat beslut är det bra att se "för- och nackdelarna" sammanfattade.

Fördelar

• Säker svetsning: Den höga fosforhalten skyddar sprickor vid högtemperaturfogning.
• Energieffektivitet: Exceptionell värmeledningsförmåga sparar energi vid uppvärmning/kylning.
• Hållbarhet: Hög motståndskraft mot allmän korrosion och inre avlagringar.
• Antibakteriell: Dödar naturligt 99,9% av bakterier inom två timmar efter kontakt.
• Hållbar: Fullt återvinningsbart och högt skrotvärde.

Nackdelar

• Konduktivitetsavvägning: Dess elektriska ledningsförmåga är lägre än T2 (ren koppar).
• Kostnadsvolatilitet: Liksom alla kopparprodukter är priset föremål för globala råvarumarknadsfluktuationer.
• Stöldrisk: På grund av dess höga återvinningsvärde kan exponerade kopparrör bli ett mål för att stå på arbetsplatser.

Del 9: Underhåll och vård för lång livslängd

Även om TP2-koppar är ett "ställ det och glöm det"-material, ser du till att de här tipsen håller i årtionden:

1. Undvik överdrivet flöde: Använd den minsta mängd flussmedel som krävs vid lödning. Överskott av flussmedel kvar inuti röret kan orsaka lokal gropfrätning.
2. Korrekt support: Se till att rören stöds av kopparpläterade eller plastbelagda hängare. Undvik direktkontakt med galvaniserat stål eller järn för att skydda galvanisk korrosion .
3. Flödeshastighet: I VVS, håll vattenhastigheten inom rekommenderade gränser (vanligtvis < 1,5 m/s för varmvatten) för att skydda erosion-korrosion.
4. Rengöring: För industriella värmeväxlare kommer regelbunden spolning med milda avkalkningsmedel att bibehålla den höga värmeöverföringshastigheten för TP2-väggarna.

Slutsats: Framtiden för TP2 kopparrör

TP2 kopparrör representerar den perfekta balansen mellan metallurgi och praktiska egenskaper. Genom att tillsätta fosfor för att deoxidera kopparn har ingenjörer skapat ett material som inte bara är mycket effektivt för att överföra värme utan att vara extra lätt att installera och sammanfoga.

Oavsett om det är i luftkonditioneringsenheter som håller våra hem bekväma, VVS som levererar säkert vatten eller kylsystem i nästa generation av elfordon, förblir TP2 grundmaterial för modern värme- och vätskehantering. När du väljer ett material för högtrycks-, högtemperatur- eller högeffektiva applikationer står TP2 (C12200) som det beprövade riktmärket för industrin.

Del 10: Vanliga frågor (FAQ)

För att avsluta artikeln, här är några av de vanligaste frågorna om TP2 kopparrör:

F1: Kan TP2 kopparrör användas för dricksvatten?
A: Ja. TP2 (C12200) används i globalt VVS-system. Det är naturligt antimikrobiellt och uppfyller säkerhetsstandarderna för drickvatten i de flesta jurisdiktioner.

F2: Vad är den största skillnaden mellan TP1 och TP2?
A: Den primära skillnaden är Fosfeller content . TP2 har ett högre fosforintervall (0,013 % till 0,050 %), vilket gör den överlägsen för tung svetsning och hårdlödning, medan TP1 (0,005 % till 0,012 %) erbjuder något bättre värme/elektrisk ledningsförmåga.

F3: Varför föredras TP2 framför T2 för HVAC-applikationer?
A: T2 koppar innehåller spår av syre som orsakar "väteförsprödning" under svetsning, vilket leder till sprickor. TP2 är deoxiderad, vilket innebär att den kan lödas och svetsas upprepade gånger utan att förlora strukturell integritet.

F4: Är TP2-rör kompatibla med nya gröna köldmedier som R-32?
A: Ja. TP2 sömlösa rör är designade för att hantera de högre drifttrycken som är förknippade med moderna miljövänliga köldmedier, förutsatt att väggtjockleken är korrekt specificerad.

Del 11: Slutlig jämförelsesammanfattning (Urvalsguide)

Den här tabellen fungerar som en snabbreferens för ingenjörer att välja rätt kopparkvalitet för deras specifika projekt.
