Endast ett tunt skyddande lager gör skillnaden: Varför håller vissa kopparrör 15 år, medan andra korroderar och läcker efter bara 3 år?

"Båda är kopparrör används i utrustning för avsaltning av havsvatten , men produkterna vi behochlat med konventionell betning och passivering visade gropkorrosion och läckage på mindre än 3 år i den marina miljön; medan konkurrentens produkt, behandlad med vakuumjonbeläggningsteknik , har en livslängd på över 15 år och dess enhetspris är 30 % högre än vårt.”  Liu, teknisk chef för ett rörföretag i kopparlegeringar i Qingdao, höll upp två sektioner av kasserade och intakta kopparrör, vilket avslöjade det dolda värdet av ytbehandlingsteknik. Ytbehandling, som det sista steget i produktionen av kopparrör, kan tyckas vara en enkel hjälpoperation för "rostborttagning och beläggning", men det bestämmer direkt produktens korrosionsbeständighet, slitstyrka , och livslängd , och further impacts its market positioning and added value. Currently, most domestic copper tube manufacturers still rely on traditional surface treatment processes such as betning och vanlig passivering , vilket gör deras produkter olämpliga för krävande miljöer som t.ex marin, kemisk och avancerad vattenrening ; ett fåtal företag har dock uppgraderat sina raffinerad ytbehandlingsteknik , vilket gör att deras kopparrör kan bibehålla stabil prestanda i extrema miljöer och enkelt fånga den avancerade marknaden. denna tunna" skyddsfilm " håller på att bli en kärndetalj som skiljer konkurrenskraften för kopparrörsprodukter, och den har också nyckeln till branschens uppgradering från "kvalificerad" till "hög kvalitet."

Detaljerad analys: "Lifespan Dividing Line" inom ytbehandling

Kärnvärdet för ytbehandling av kopparrör ligger i att bilda ett skyddande skikt på ytan genom fysikaliska eller kemiska metoder, isolera den från korrosiva källor som luft, fukt och syrabaserade media, samtidigt som ytjämnheten optimeras och produktkompatibiliteten förbättras. De skyddande skikten som bildas av olika processer varierar avsevärt i tjocklekslikformighet, vidhäftning och korrosionsbeständighet , vilket i slutändan direkt påverkar produktens livslängd. Data från accelererade åldringstester utförda av China Nonferrous Metals Processing Industry Association visar att: Kopparrör som använder traditionell betnings- och passiveringsprocess ha en skyddsskikttjocklek på endast 1-2 μm, en vidhäftningsgrad på 3B (lätt att ta loss) och en accelererad korrosionstestlivslängd på cirka 500 timmar i en 5 % saltvattenmiljö, vilket motsvarar en faktisk livslängd på 3-5 år; Kopparrör med hjälp av vakuumjonplätering (TiN-beläggning). ha en skyddsskikttjocklek på 5-8 μm, en vidhäftningsgrad på 1B (stark vidhäftning) och en testlivslängd som överstiger 2000 timmar i samma saltvattenmiljö, med en faktisk livslängd på över 15 år; medan kopparrör med hjälp av elektrokemisk polering av nanokeramisk beläggningsprocess erbjuder ännu bättre skyddsprestanda, med en faktisk livslängd på över 20 år, perfekt lämpad för mycket korrosiva kemiska miljöer.

Utifrån applikationsscenarier och mervärde avgör skillnaderna i ytbehandlingsprocesser direkt produktens marknadsnivå. Kopparrör som används i konventionella VVS-byggnader och vanliga luftkonditionerings- och kylsystem har låga krav på korrosionsbeständighet, och traditionella betnings- och passiveringsprocesser är tillräckliga. Bruttovinstmarginalen för dessa produkter är endast 6%-9%. Kopparrör som används i marinteknik, kemiska rörledningar och avancerad vattenreningsutrustning måste dock tåla hårda miljöer som salt, alkali och syra under lång tid, vilket kräver raffinerade ytbehandlingsprocesser .  Dessa produkter kan uppnå en bruttovinstmarginal på 30%-45%, och efterfrågan på marknaden är stabil. Upphandlingsstandarderna för en tillverkare av marinteknisk utrustning visar att deras matchande kopparrör måste klara ett 1000-timmars neutralt saltspraytest utan korrosion, och ytråheten måste vara ≤Ra0,2μm. Endast 3-5 inhemska företag som använder avancerade ytbehandlingsprocesser kan uppfylla dessa standarder; de flesta företag som förlitar sig på traditionella processer går miste om dessa beställningar.

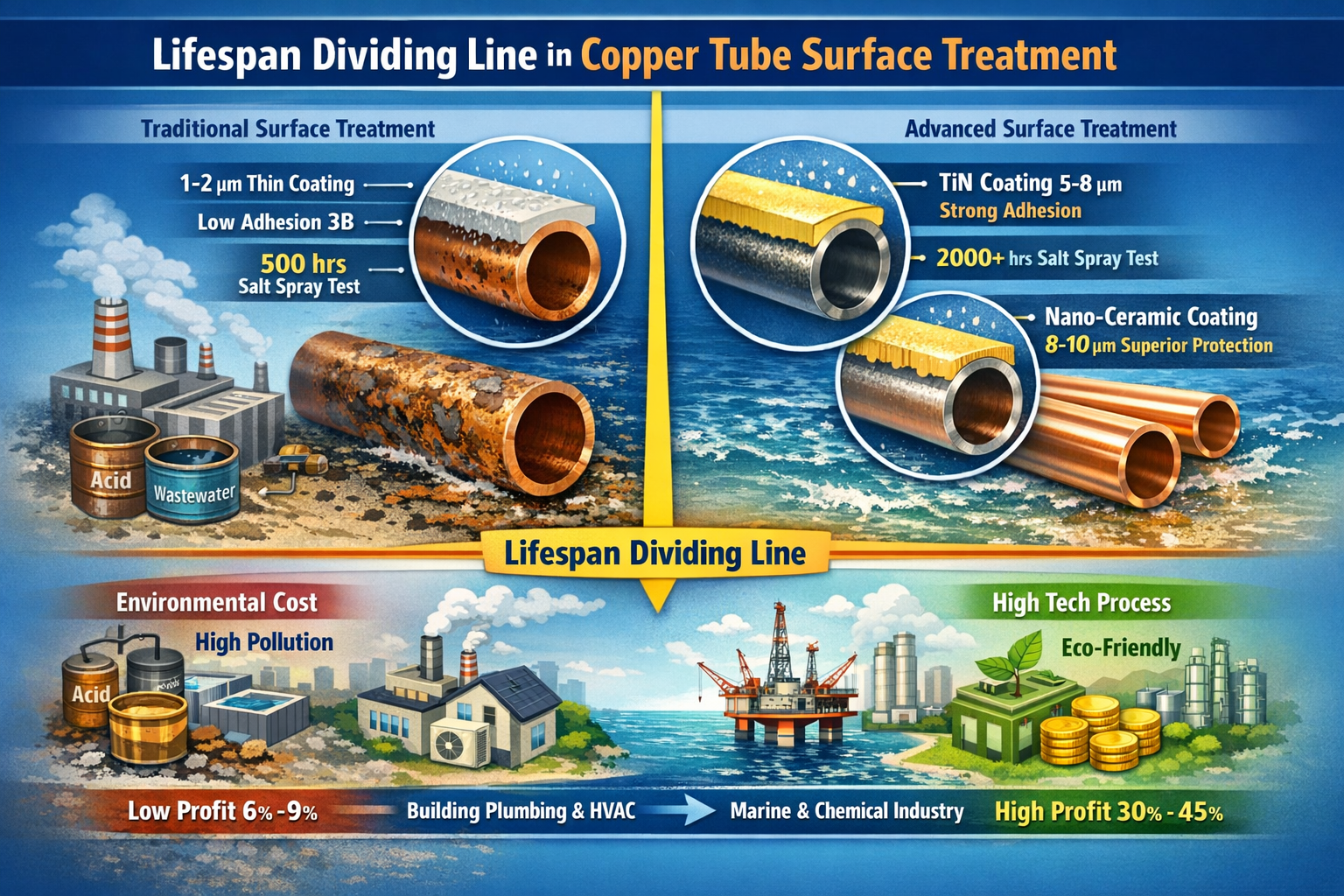

(Denna bild skapades av AI.)

Ur ett praktiskt affärsperspektiv återspeglas skillnaderna i ytbehandlingsprocesser även i miljökostnader och produktionseffektivitet. Traditionella betnings- och passiveringsprocesser förlitar sig på starka syror och baser, som inte bara genererar en stor mängd avloppsvatten som innehåller tungmetaller, vilket resulterar i höga miljöreningskostnader (cirka 300 yuan per ton kopparrör), utan också lider av problem som ojämn ytkorrosion och avskalning av skyddsskikt, som kräver frekvent underhåll.  Finjusterade processer som vakuumjonplätering och elektrokemisk polering använder nollutsläppsteknologier eller lågföroreningsreagenser, vilket minskar miljöbehandlingskostnaderna till 80-120 yuan per ton kopparrör.  Dessutom erbjuder dessa processer bättre enhetlighet och vidhäftning av skyddsskiktet, vilket eliminerar behovet av ytterligare underhåll. Även om den initiala utrustningsinvesteringen är högre, är den långsiktiga totala kostnaden lägre och produktens premiumprissättningspotential förbättras avsevärt.

Tabell 1: Jämförelse av nyckelparametrar och tillämpningsvärde för tre ytbehandlingsprocesser

Detaljerad uppdelning: De tre kärnfrågorna bakom skillnaderna i ytbehandlingsprocesser.

Vad som verkar vara en subtil skillnad i "skyddande lagertjocklek" återspeglar faktiskt en betydande lucka i kapacitet över tre kärnområden: utrustningsteknik , processkontroll , och reagensformulering . Djupgående fabriksundersökningar visar att gapet i ytbehandlingsprocesser bland inhemska företag inte bara är en fråga om utrustningsval, utan snarare en skillnad i förmågan att exakt styra och optimera processdetaljer. Dessa tre nyckelfrågor leder tillsammans till skillnaderna i produkt korrosionsbeständighet and mervärde .

Problem 1: Utrustning och tekniska barriärer; hushållsutrustning saknar tillräcklig precision och stabilitet.

Kärnteknologin för sofistikerad ytbehandlingsutrustning har länge monopoliserats av tyska och schweiziska företag. Även om inhemska utrustningstillverkare kan producera grundläggande beläggnings- och poleringsutrustning, finns det betydande luckor i beläggningens enhetlighetskontroll, justering av jonstråleintensitet och poleringsprecision. Importerade vakuumjonpläteringmaskiner använder multi-target collaborative sputtering-teknologi, tillsammans med ett lasertjockleksmätningssystem, som kan kontrollera skyddsskiktets tjockleksfel inom ±0,1 μm och uppnå 100 % beläggningstäckning; medan liknande hushållsutrustning för det mesta använder enmålsförstoftning, där tjockleksmätning i första hand förlitar sig på manuell inspektion, vilket resulterar i ett tjockleksfel på upp till ±0,5 μm. Detta leder ofta till problem som ofullständig beläggning och ojämn tjocklek, som inte uppfyller kraven för avancerade produkter.

Ännu viktigare är att det intelligenta styrsystemet som följer med den importerade utrustningen möjliggör exakt digital styrning av processparametrar.  Den optimerar automatiskt parametrar som jonstråleintensitet, beläggningstid och poleringsström för olika material och specifikationer för kopparrör. Däremot saknar hushållsutrustning ofta intelligenta kontrollfunktioner, vilket helt och hållet förlitar sig på arbetserfarenhet för parameterjustering, vilket resulterar i dålig konsistens i skyddsskiktets prestanda över olika produktpartier. "För kopparrör med samma specifikationer klarar de som bearbetas med hushållsutrustning ibland saltspraytestet i 800 timmar, medan andra bara varar 400 timmar. Vi kan helt enkelt inte leverera avancerade beställningar i bulk", säger ingenjör Liu. Han tillade att företaget hade försökt felsöka vakuumjonpläteringsprocessen med inhemsk utrustning, men efter två månader kunde de fortfarande inte uppnå stabila resultat, vilket i slutändan tvingade dem att spendera över 12 miljoner yuan på importerad utrustning.

Problem 2: Grov processkontroll, saknar standardiserad och detaljerad hantering.

Den exakta kontrollen av ytbehandlingsprocesser förlitar sig på standardiserad verksamhet genom hela processen. Men de flesta små och medelstora kopparrörsföretag i Kina förlitar sig fortfarande på omfattande produktionsmetoder , saknar ett systematiskt processtyrningssystem. Till exempel, i traditionella betnings- och passiveringsprocesser kan subtila förändringar i syrakoncentration, betningstemperatur och passiveringstid påverka vidhäftningen av skyddsskiktet. De flesta företag saknar dock tydliga parameterkontrollstandarder; syrakoncentrationen bedöms av arbetarnas visuella inspektion, och temperaturfluktuationer kan nå ±5 ℃, vilket leder till instabil skyddsskiktsprestanda. I den elektrokemisk polering steg, elektrodavstånd och strömtäthet påverkar ytjämnheten, men de flesta företag saknar fasta standarder och förlitar sig helt på arbetarnas erfarenhet för justeringar, vilket resulterar i ojämnhetsavvikelser på upp till ±0,3 μm inom samma produktparti.

Däremot företag som anställer förfinade processer har etablerat ett standardiserat kontrollsystem genom hela processen. Från realtidsövervakning av syrakoncentration och digital styrning av pläteringsparametrar till lasertjockleksmätning och vidhäftningsprovning av det färdiga skyddsskiktet har varje steg tydliga parameterstandarder och testprocedurer, och all data är spårbar under hela processen. Processdokument från ett exklusivt kopparrörsföretag visar att dess elektrokemiska poleringsprocess kräver att strömtätheten är stabil vid 20-22 A/dm², temperaturen kontrolleras till 45±1 ℃ och att syrakoncentrationen kontrolleras var 10:e minut för att säkerställa konsekvent ytjämnhet och kvalificerad skyddsskiktsprestanda.

Problem 3: Föråldrade reagensformuleringar; svårigheter att balansera miljöskydd och prestanda.

Formeln för ytbehandlingsreagens bestämmer direkt skyddsskiktets prestanda och miljövänlighet. Men de flesta inhemska företag använder fortfarande traditionella reagensformler, vilket gör det svårt att balansera korrosionsbeständighet och miljökrav. Traditionella betnings- och passiveringsprocesser använder en hög koncentration blandning av saltsyra och salpetersyra , som snabbt kan avlägsna ytoxidskal, men är mycket frätande, vilket lätt leder till mikrosprickor på kopparrörets yta, vilket minskar produktens styrka.  Dessutom är avloppsvattenrening svårt och kostsamt; medan inhemskt utvecklade raffinerade behandlingsreagenser har förbättrat miljöprestanda, släpar de efter importerade reagenser när det gäller beläggningsvidhäftning och korrosionsbeständighet . Importerade nanokeramiska beläggningsmedel kan bilda en tät skyddande film på kopparrörets yta, med syra- och alkalikorrosionsbeständighet mer än dubbelt så hög som för hushållsreagenser.

Samtidigt saknar de flesta företag förmågan att optimera reagensformuleringar och kan inte justera reagenskomponenter enligt nedströms behov. Till exempel för att ta itu med högsaltkorrosionsegenskaperna i marina miljöer, specialiserade korrosionsbeständiga faktorer måste läggas till beläggningsreagenser. Men inhemska företag kämpar för att noggrant kontrollera tilläggsförhållandet, endast kunna kopiera allmänna formler, vilket resulterar i avsevärt minskade skyddseffekter. Däremot kan importerade reagenstillverkare anpassa formuleringar efter kundernas behov och tillhandahålla exklusiva processlösningar för att säkerställa produktens lämplighet för specifika tuffa miljöer.

Vägen till att bryta dödläget: En uppgraderingsväg från "råbearbetning" till "exakt skydd" i tillverkningsprocesser.

Även om de ofta förbises jämfört med kärnproduktionsprocesser, kan uppgraderingar av ytbehandlingstekniker, trots att de kräver relativt låga investeringar, avsevärt öka produktens mervärde och bli en nyckelfaktor för företag att fånga den avancerade marknaden. För inhemska kopparrörsföretag finns det inget behov av att blint leta efter importerad utrustning och reagens; istället kan de successivt uppnå en förfinad ytbehandling genom gradvisa uppgraderingar av utrustningen , standardiserad processkontroll , och optimering av reagensformel , och därmed bryta ner de osynliga barriärerna för den avancerade marknaden.

Väg 1: Uppgradera utrustning i etapper, balansera kostnad och prestandakrav.

Företag kan välja utrustningsuppgraderingslösningar baserat på deras produktpositionering. För små och medelstora företag (SMF) med begränsat kapital och med fokus på konventionella produkter, kan befintlig betningsutrustning modifieras genom att lägga till automatiska syrakoncentrationsmätare och temperaturkontrollsystem , optimering av betnings- och passiveringsprocesser. Detta kontrollerar skyddsskiktets tjockleksfel till inom ±0,3 μm, vilket uppfyller kraven på låg till medelhög korrosionsbeständighet. Modifieringskostnaden är endast 1/15 av den för importerad utrustning. För företag som riktar sig till mellanklassmarknaden, inhemskt producerade mellanklasser vakuumbeläggningsutrustning kan köpas, kombinerat med importerade kärntjockleksmätningssystem, vilket säkerställer stabil skyddsskiktprestanda samtidigt som kostnaderna kontrolleras. För företag i high-end marknaden, riktad upphandling av importerade precisionsutrustning kan uppnå ultimat kontroll över det skyddande lagret, kompensera utrustningskostnader genom produktpremiumprissättning.

Omvandlingsmetoderna för ett medelstort kopparrörsföretag i Ningbo är mycket lärorikt. Företaget investerade 800 000 RMB för att utrusta sin befintliga produktionslinje för betning och passivering med en automatisk temperaturkontroll och koncentrationsövervakningssystem , optimerar passiveringsreagensformeln. Detta förbättrade skyddsskiktets vidhäftning från 3B till 2B, och ökade saltspraytestets livslängd från 500 timmar till 800 timmar, vilket framgångsrikt gick in på marknaden för marin utrustning i mellanklassen.  Produktpremien nådde 15 % och avkastningen på investeringen översteg 180 %.

Väg 2: Etablera ett standardsystem för att reglera och kontrollera alla processdetaljer.

Företag bör överge omfattande produktionsmetoder och etablera ett standardiserat kontrollsystem för ytbehandlingsprocesser. De bör identifiera viktiga kontrollpunkter i varje steg, såsom betning, polering, beläggning och testning, och utveckla tydliga parameterstandarder och driftsprocedurer, som bildar standardiserade driftsprocedurer (SOPs). Till exempel säkerställer tydligt definierade kärnparametrar såsom betningstid, syrakoncentration och beläggningstemperatur för olika kopparrörsmaterial konsekvent drift.  Samtidigt bör de stärka processövervakningen, införa lasertjockleksmätare och vidhäftningstestare för att utföra provtestning av skyddsskiktets tjocklek, grovhet och vidhäftning för varje produktsats, snabbt identifiera problem och justera processen.

Företagen bör också stärkas arbetarutbildning , vilket gör det möjligt för arbetare att bemästra parameterjustering, utrustningsunderhåll och testmetoder, snarare än att enbart förlita sig på erfarenhet. Ett företag, genom att etablera ett standardiserat system och utbildningsmekanism, minskade andelen produktdefekter i ytbehandlingsprocessen från 8 % till 1,5 % och förbättrade konsistensen i skyddsskiktets prestanda med 60 %.

Väg 3: Optimera reagensformuleringar med hänsyn till både miljöskydd och korrosionsbeständighet.

Företag kan optimera ytbehandlingsreagensformuleringar genom oberoende forskning och utveckling och gemensam FoU. För traditionella processföretag kan de gradvis minska syrakoncentrationen, lägga till korrosionsinhibitorer och stabilisatorer för att minska genereringen av mikrosprickor på kopparrörets yta, samtidigt som de minskar reningskostnaderna för avloppsvatten. För företag med sofistikerade processer kan de samarbeta med universitet och forskningsinstitutioner för att utveckla specialiserade reagenser anpassade till specifika scenarier, som att utveckla högsaltbeständiga beläggningsreagenser för marina miljöer och syrabasresistenta reagenser för kemiska industriscenarier, och därigenom förbättra den riktade konkurrenskraften för deras produkter.

Dessutom kan företag anta " importerade reagenser inhemskt utvecklade anpassning "modell. Medan de använder importerade reagenser för kärnkomponenter kan de självständigt formulera hjälpkomponenter, balansera prestanda och kostnad. Till exempel använder ett företag importerade produkter för de centrala keramiska faktorerna i sin nanokeramiska beläggningsprocess, samtidigt som de självständigt utvecklar hjälpkomponenterna. Detta garanterar inte bara korrosionsbeständighet utan minskar också reagenskostnaderna med 30 %.

Mervärde genom noggranna detaljer och överlägsna ytbehandlingstekniker stödjer avancerad konkurrenskraft.

Bara" skyddsfilm " gör hela skillnaden i produktens livslängd och mervärde. Denna detalj återspeglar kärnlogiken bakom omvandlingen av Kinas kopparrörsindustri från "skalprioritet" till "kvalitetsprioritet" - konkurrensen i avancerad tillverkning ligger ofta i till synes obetydliga efterbehandlingsprocesser. Ytbehandling, precisionstestning och förpackningsskydd , till synes hjälpsteg, är avgörande för att förbättra produktstabiliteten och förlänga livslängden, och de är också de osynliga hävstången för företag att bryta igenom lågkonkurrens och gripa avancerade marknader.

För kinesiska kopparrörstillverkare är det inte nödvändigt att blint fullfölja uppgraderingar av kärnproduktionsutrustning.  Genom att fokusera på detaljerade processer som ytbehandling, och genom utrustningsmodifiering, standardiserad hantering och formeloptimering , kan de förbättra produktens konkurrenskraft till en lägre kostnad och uppnå en fördubbling av mervärdet. När fler och fler företag börjar ägna uppmärksamhet åt att förfina dessa "dolda processer" kan den kinesiska kopparrörsindustrin verkligen undkomma situationen med "lågpriskonkurrens", förvandlas från ett stort produktionsland till ett tillverkningskraftverk och etablera ett fast fotfäste i den globala avancerade leveranskedjan.
